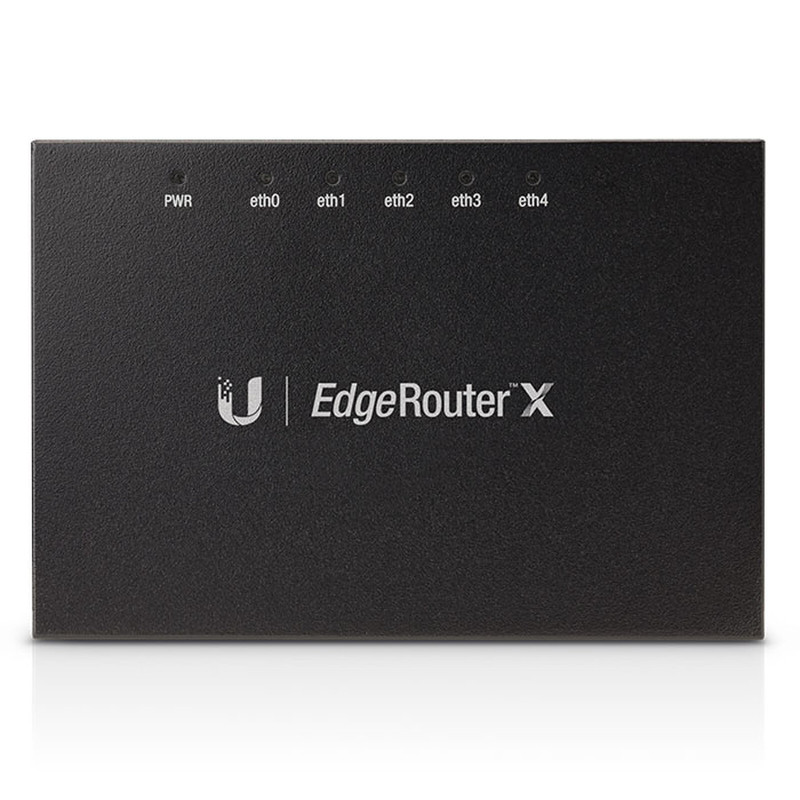

Configurer un serveur OpenVPN sur un EdgeRouterX Ubiquiti

Vous avez un EdgeRouterX Ubiquiti (EdgeOS) et vous voulez pouvoir accéder à votre réseau local depuis l'extérieur, en toute sécurité ? Dans ce tuto, on monte pas à pas un serveur OpenVPN directement sur le routeur, puis on configure les clients Windows et macOS pour s'y connecter. À la fin, vous saurez aussi comment renouveler vos certificats quand ils arrivent à expiration.

Pré-requis : un accès CLI à l'EdgeRouter (via le bouton dédié de l'interface web ou un client SSH comme PuTTY), et quelques bases en réseau.

Étape 1 : Vérifier la date et l'heure du routeur

Les certificats qu'on va générer ont une durée de validité calculée à partir de l'horloge du routeur. Première chose à faire :

show date

Si la date est fausse, corrigez-la avant d'aller plus loin.

Étape 2 : Passer en root

sudo su

Étape 3 : Générer la clé Diffie-Hellman

openssl dhparam -out /config/auth/dh.pem -2 2048

Étape 4 — Aller dans le répertoire des scripts SSL

cd /usr/lib/ssl/misc

Étape 5 — Créer l'autorité de certification (CA)

./CA.pl -newca

Le script vous demande une phrase secrète et quelques informations (pays, organisation...). Notez bien la phrase secrète, vous en aurez besoin pour signer chaque certificat.

À savoir : sur les firmwares EdgeOS antérieurs à la 2.0.0, le script s'appelle CA.sh au lieu de CA.pl.

Étape 6 : Copier le certificat racine

cp demoCA/cacert.pem /config/auth
cp demoCA/private/cakey.pem /config/auth

Étape 7 : Générer la demande de certificat serveur

./CA.pl -newreq

Donnez-lui le Common Name server.

Étape 8 : Signer le certificat serveur

./CA.pl -sign

Confirmez avec y.

Étape 9 : Déplacer et renommer les fichiers serveur

mv newcert.pem /config/auth/server.pem
mv newkey.pem /config/auth/server.key

Étape 10 : Générer un certificat pour le premier client

Même principe : nouvelle demande, signature, puis renommage.

./CA.pl -newreq
./CA.pl -sign

mv newcert.pem /config/auth/client1.pem
mv newkey.pem /config/auth/client1.key

Étape 11 : Répéter pour chaque client supplémentaire

./CA.pl -newreq
./CA.pl -sign

mv newcert.pem /config/auth/client2.pem
mv newkey.pem /config/auth/client2.key

Étape 12 : Retirer le mot de passe des clés ⚠️

Cette étape est obligatoire côté serveur. Sans elle, l'interface vtun0 affichera « TBD » sur le dashboard et le tunnel ne démarrera jamais. Côté client, c'est facultatif (sinon il faudra saisir un mot de passe à chaque connexion).

openssl rsa -in /config/auth/server.key -out /config/auth/server-no-pass.key
openssl rsa -in /config/auth/client1.key -out /config/auth/client1-no-pass.key
openssl rsa -in /config/auth/client2.key -out /config/auth/client2-no-pass.key

Étape 13 : Remplacer les anciennes clés

mv /config/auth/server-no-pass.key /config/auth/server.key
mv /config/auth/client1-no-pass.key /config/auth/client1.key
mv /config/auth/client2-no-pass.key /config/auth/client2.key

Étape 14 : Ouvrir les droits de lecture des clés clients

chmod 644 /config/auth/client1.key
chmod 644 /config/auth/client2.key

Étape 15 : Vérifier le contenu du dossier

ls -l /config/auth

Vous devez retrouver : cacert.pem, cakey.pem, dh.pem, server.pem/server.key, et les paires .pem/.key de chaque client.

Étape 16 : Sortir du mode root

exit

Étape 17 : Passer en mode configuration

configure

Étape 18 : Autoriser le port OpenVPN dans le pare-feu

set firewall name WAN_LOCAL rule 30 action accept
set firewall name WAN_LOCAL rule 30 description openvpn
set firewall name WAN_LOCAL rule 30 destination port 1194
set firewall name WAN_LOCAL rule 30 protocol udp

Étape 19 : Configurer l'interface du tunnel

set interfaces openvpn vtun0 mode server
set interfaces openvpn vtun0 server subnet 172.16.1.0/24
set interfaces openvpn vtun0 server push-route 192.168.1.0/24
set interfaces openvpn vtun0 server name-server 192.168.1.1

Étape 20 : Associer les certificats à l'interface

set interfaces openvpn vtun0 tls ca-cert-file /config/auth/cacert.pem
set interfaces openvpn vtun0 tls cert-file /config/auth/server.pem
set interfaces openvpn vtun0 tls key-file /config/auth/server.key
set interfaces openvpn vtun0 tls dh-file /config/auth/dh.pem

Étape 21 : Activer le DNS forwarding sur l'interface

set service dns forwarding listen-on vtun0

Étape 22 : Valider et sauvegarder

commit ; save

💡 Les étapes 17 à 22 peuvent s'enchaîner directement, une fois en mode configuration.

Votre serveur OpenVPN est opérationnel !

Configurer le client Windows

Allez dans C:\Program Files\OpenVPN\config\
Créez un fichier er.ovpn
Transférez depuis l'EdgeRouter (via WinSCP par exemple) les fichiers cacert.pem, client1.pem et client1.key
Complétez er.ovpn avec ce contenu (remplacez <server> par l'IP publique ou le nom d'hôte) :

client
dev tun
proto udp
remote <server> 1194
float
resolv-retry infinite
nobind
persist-key
persist-tun
verb 3
ca cacert.pem
cert client1.pem
key client1.key

(Optionnel) Pour rediriger tout le trafic Internet via le VPN, ajoutez :

redirect-gateway def1

Lancez la connexion depuis votre client OpenVPN Windows.

Configurer le client macOS

Créez le dossier et le fichier de config :

mkdir ~/Desktop/config
touch ~/Desktop/config/er.ovpn

Récupérez les fichiers via SCP :

scp username@<ip-address>:/config/auth/cacert.pem ~/Desktop/config
scp username@<ip-address>:/config/auth/client1.pem ~/Desktop/config
scp username@<ip-address>:/config/auth/client1.key ~/Desktop/config

Complétez er.ovpn avec le même contenu que pour Windows.
Connectez-vous avec un client comme Tunnelblick.

Bonus : renouveler les certificats avant expiration

Les certificats générés via CA.pl sont valables un an par défaut. Vérifiez la date d'expiration avec :

openssl x509 -in /config/auth/server.pem -noout -enddate

Ce qu'il ne faut surtout PAS refaire :

Régénérer la CA (CA.pl -newca) → invaliderait tous les certificats déjà signés
Régénérer la clé Diffie-Hellman → elle n'expire pas
Toucher à la config de vtun0 ou au pare-feu → les noms de fichiers ne changent pas

Pour renouveler le certificat serveur :

sudo su
cd /usr/lib/ssl/misc
./CA.pl -newreq
./CA.pl -sign

mv newcert.pem /config/auth/server.pem
mv newkey.pem /config/auth/server.key

openssl rsa -in /config/auth/server.key -out /config/auth/server-no-pass.key
mv /config/auth/server-no-pass.key /config/auth/server.key

configure
commit ; save
exit

💡 Si l'interface ne reprend pas les nouveaux fichiers, désactivez/réactivez vtun0 ou redémarrez le service OpenVPN.

Pour renouveler un certificat client expiré : même logique (CA.pl -newreq puis -sign), renommage des fichiers, retrait du mot de passe, puis retransfert vers le poste client. Le fichier er.ovpn lui-même n'a pas besoin d'être modifié.

Pour résumer

Élément	À refaire ?
Certificat racine (CA)	Non
Clé Diffie-Hellman	Non
Certificat serveur	Oui (chaque année)
Certificat client	Oui, si expiré
Pare-feu / interface vtun0	Non
Fichier `.ovpn`	Non (sauf changement d'IP)

Et voilà, vous avez un accès VPN chiffré et fiable à votre réseau local, géré entièrement depuis votre EdgeRouter sans dépendre d'un service tiers ;)
